کنترل دما با lm35
کنترل دما با lm35- در برخی موارد به خروجی وابسته به دما یا خروجی کنترل شده دما نیاز داریم، مدار زیر آن را به طور خودکار می سازد.
سنسور دما LM35 در این مدار برای تشخیص دما و روشن و خاموش شدن سوئیچ رله بار الکتریکی یا وسایل مورد نظر استفاده می شود.
هنگامی که سطح حساسیت (دما) را تنظیم می کنیم، این مدار تبدیل به کلید اتوماتیک کنترل دما می شود،
این مدار به قطعات کمی مقرون به صرفه نیاز دارد و می تواند نمونه اولیه با برد نقطه باشد.
مدار مرحله اول این مدار واحد یکسو کننده و رگولاتور است، منبع تغذیه ولتاژ AC (110 – 220 ولت) با کمک ترانسفورماتور پایین‌رو به 9 ولت AC کاهش می‌یابد
و سپس از طریق یکسو کننده پل به DC یکسو می‌شود، C1 به عنوان فیلتر واکنش نشان می‌دهد تا امواج AC را از بین ببرد.

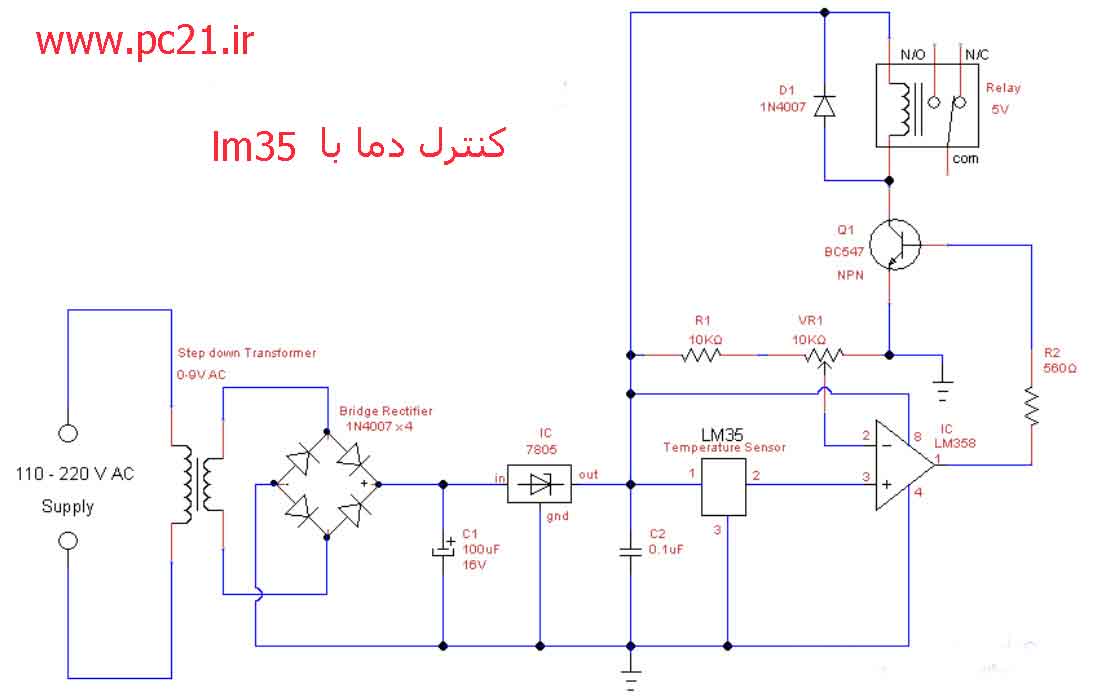

کنترل دما با lm35
رگولاتور خطی IC 7805 ولتاژ DC را تنظیم می کند و منبع تغذیه ثابت 5 ولت DC را می دهد.
سنسور دما LM35 ولتاژ خروجی را به صورت خطی متناسب با درجه سانتیگراد می دهد و تقویت کننده عملیاتی LM358 به ما کمک می کند
تا سطح دما را از طریق مقاومت متغیر VR1 انتخاب کنیم،
خروجی این تقویت کننده عملیاتی ترانزیستور Q1 را به حرکت در می آورد. سیم پیچ رله بین + 5 ولت و ترمینال کلکتور ترانزیستور Q1 وصل می شود،
زمانی که خروجی بالاتر از 2.5 ولت از تقویت کننده عملیاتی ترانزیستور Q1 روشن می شود و سیم پیچ رله را به منبع زمین وصل می کند،
از این رو سیم پیچ برق می گیرد و N/O (معمولا باز می شود) ) با یک بسته تماس بگیرید.
به هر حال ما می توانیم بار الکتریکی یا لوازم خانگی را به طور خودکار کنترل کنیم بستگی به دما دارد. می دانید رله چگونه کار می کند؟
این مدار درگیر عملکرد ولتاژ بالا یا AC است، با مراقبت و محافظت شدید کنترل می شود.
