پروگرام کردن میکرو avr با کدویژن

پروگرام کردن میکرو avr با کدویژن-نرم افزار codvision avr این قابلیت را دارد که همراه با برنامه نویسی  فایل هگز ساخته شده را درون میکروکنترلر ریخته  تا بتوان عیوب و کاستی های احتمالی آن را بصورت سخت افزاری برطرف نمود

این نرم افزار را می توان روی ویندوز 10 نصب نمود

پروگرام کردن میکرو avr با کدویژن

نکته قابل اهمیت اینکه قبل از برنامه ریزی هر میکروکنترلی با  این نرم افزار تیک مشخص شده در تصویر را حتما بردارید در غیر این صورت میکروکنترلر شما با اولین برنامه ریزی قفل می شود و دیگر در دسترس نمی باشد

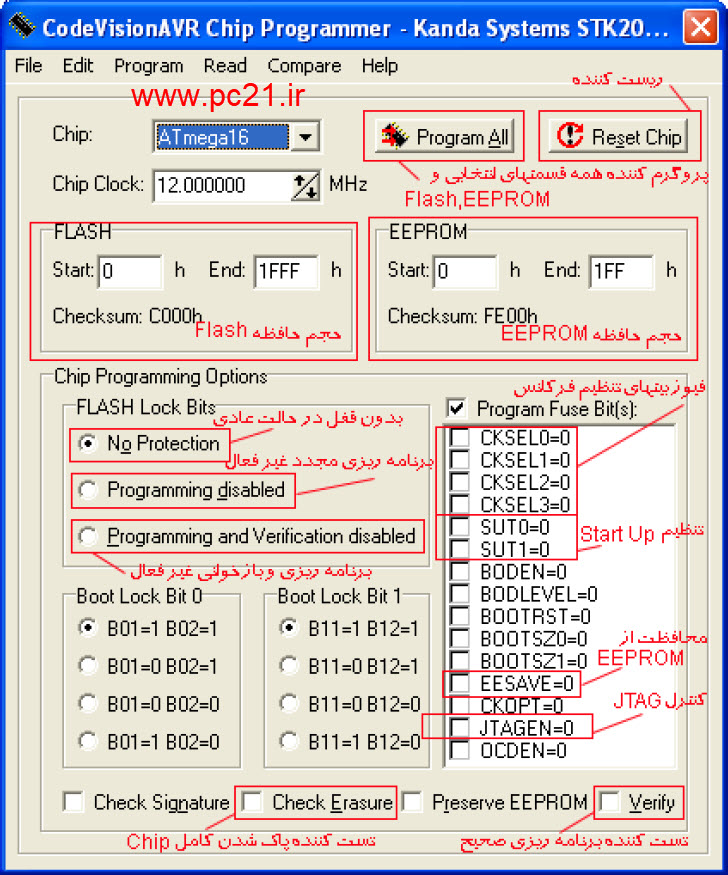

گزینه های مورد استفاده دز تصویر زیر

reset chipریسیت کننده میکرو

programall  پروگرام همه قسمتهای میکرو

eeprom مشخص کننده حجم حافظه اپروم

flash مشخص کننده حجم حافظه فلش

program fuse bit جدول تنظیمات فیوزبیتهای میکرو  این قسمت بسیار حساس می باشد و با یک اشتباه یا ندانم کاری میکروی شما دیگر قابل پروگرام کردن نمی باشد

flash lock bits این قسمت برای قفل کردن میکرو می باشد تا دیگران نتوانند برنامه درون میکرو را کپی کنند











در تصویر پایین

load flash  انتخاب فایل hex موزد نظر

load eeprom انتخاب برنامه برای ریخت روی اپروم

save flash ذخیره فایل درون میکرو روی هارد

save eeprom ذخیره فایل درون اپروم  روی هارد









موارد تصویر پایین

flash تغییر کدهای درون حافظه flash

eeprom تغییر کدهای درون حافظه اپروم













erase chip پاک کردن  اپروم میکرو

blank check  تست نبودن مشکل پس از پاک سازی

flash پروگرام کردن حافظه فلش

eeprom پروگرام کردن حافظه اپروم

lock bits  مدیریت فیوز بیتهای مربوط به قفل میکرو

fuse bit  برنامه ریزی فیوزبیتها

all پروگرام کردن تمام قسمتها با یک کلیک































دانلود نرم افزارcodvision avr 3.14
