ساخت قطعه در پروتئوس-بعضی مواقع هنگام طراحی مدارات الکترونیک در نرم افزار پروتئوس با مشکل موجود نبودن قطعه مورد نظرمان مواجه می شویم که کار را برای ما سخت یا غیر ممکن می کند
از جمله این قطعات آی سی های تقویت کننده صدا می باشد این قطعات مصرف عمومی و همه کاره ندارد درون نرم افزار پروتئوس وجود ندارد
و باید خودمان این قطعات را هم در قسمت مدار و هم در قسمت مدار چاپی طراحی نمایید
ما در اینجا آی سی تقویت کننده 4 کاناله صدای TDA7386 برای شما طراحی می نماییم باشد که مورد توجه علاقه مندان اینگونه مدارات واقع گردد
البته این مدار قابلیت شبیه سازی در نرم افزار پروتئوس را ندارد و فقط می توان برای طراحی مدار چاپی از آن استفاده نمود
ساخت قطعه در پروتئوس
بعداز باز کردن نرم افزار پروتئوس که در اینجا ما از PROTEUS7.10استفاده میکنیم. روی مربع سبز در نوار ابزار در سمت چپ کلیک کنید.
و با انتخاب ابزار مشخص شده با فلش یک مربع یا مستطیل به اندازه دلخواه بطوری که دور آن جا به اندازه کافی برای پایه های قطعه شما باشد ترسیم نمایید
همانند تصویر زیر با انتخاب ابزار شماره 1 و سپس ابزار شماره دو که باید در کار سفید آن را انتخاب کنید پایه های قطعه خودتان را بسته به سلیقه خودتان دور مدار بچینید
بطوری که سری که د رپایه های با علامت X مشخص شده است به بیرون آی سی باشد
مطابق تصویر زیر روی تک تک پایه ها راست کلیک کنید سپس روی گزینه edit properties کلیک کنید

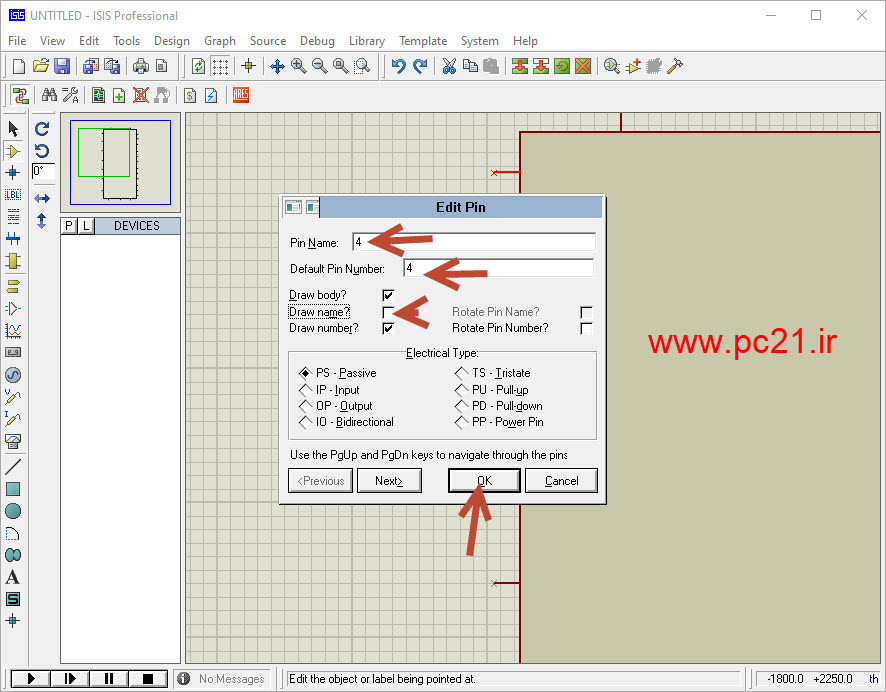

در کادر باز شده همانند تصویر زیر درون کادر نامی را برای پایه انتخاب کنید و درون کادر شماره پایه را وارد کنید که باید با قطعه شما همانند باشد
تیک مقابل فلش سوم را اگر بردارید نام پایه شما مخفی می شود و اگر برندارید نام پایه طاهر می باشد که طبق سلیقه خودتان عمل کنید و در آخر ok کنید
با اتمام نام گذاری تمامی پایه ها طرح شما همانند تصویر زیر می باشد که در اینجا من برای اینکه روی طرح خلوت باشد نام پایه ها را محفی نموده ام
فایل خودتان را ذخیره کنید و از آن خارج نشوید
آی سی TDA7386 دو ردیف پایه دارد به تعداد 12 و 13 که فاصله بین این دو ردیف M1 در تصویر پایین می باشد طول مجموع پایه ها طبق تصویر پایین G1 می باشد طول کل آی سی H می باشد فاصله بین دو پایه G می باشد
در جدول زیر تمامی فاصله ها بصورت اینچ و میلی متر نوشته شده است بارجوع به این جدول می توانی پایه هارا ترسیم نمایید
ساخت قطعه در پروتئوس
اجرای مراحل ساخت قطعه در قسمت pcb
درتصویر پایین با کلیک روی m زیرمنوی system استاندارد صفحه را از اینج به میلمتر تغییر دهید
سپس رویview بعد snap 1mm تراکم صفحه را از 2.5 میلیمتر که یک اینج است به میلیمتر تغییر داده ایم
طبق عداد روی تصویر پایین ابزار شماره 2 را انتخاب نمایید و دو خط 30 و 8 میلمتری ترسیم نماییدبعد یک مستطیل با همین ابعاد ترسیم نمایید
سپس ابزار شماره 4 بعد شماره 5 را انتخاب نمایید درون کادر فیروزه ای پایه های آی سی را بچینید
هنگام طراحی حتما دیتاشیت و یک عدد آی سی را داشته باشید
بعد از چیدن پایه های روی تک تک پایه ها کلیک کنید و به ترتیبی که مشخص شده است پایه ها راشماره گذاری کنید
که این شماره ها باید طبق شماتیکی که در بالا رسم کرده ای باشد
پایه هه از یک شروع می شود 13 پایه پایینی فرد می باشد و 12 پایه بالایی زوج که باید همه را شماره گذاری کنید همانندتصویرپایین

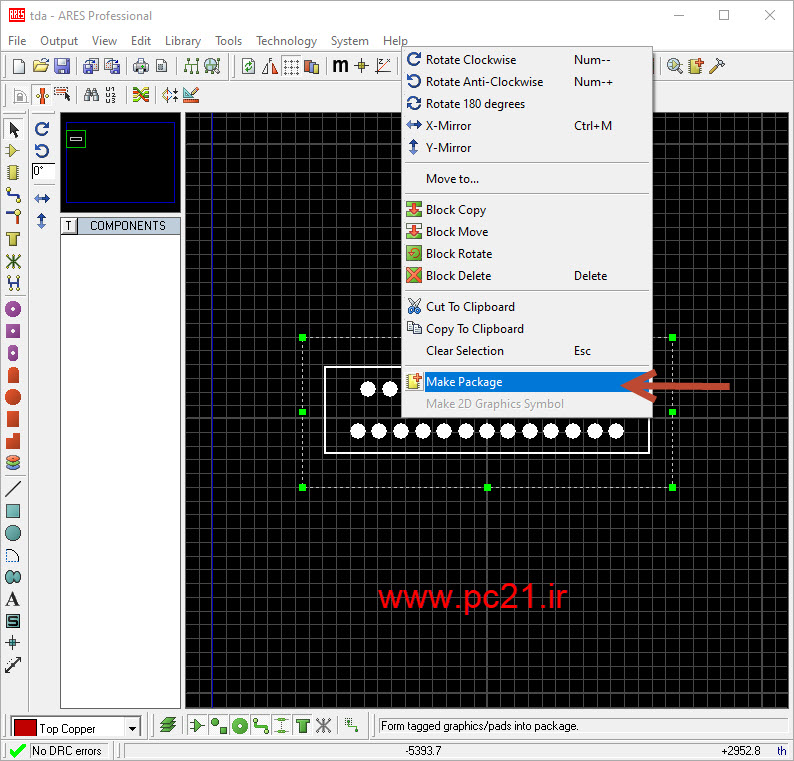

برای ذخیره نهایی پرويه تمامی کادر را در حالت انتخاب قرار دهید سپس روی make pckage کلیک کنید
در مرحله بعد همانند تصویر پایین نام قطعه مورد نظرتان را که اینجا tda7386 می باشد را در کادر بالایی وارد کنید
سه کادر بعدی را هرچه که می خواهی انتخاب کنید فقط خالی نباشد
سپس ok کنید
حالا برمی گردیم به صفحه شماتیک که اول برنامه طراحی کرده ایم تمامی کادر را به هماره پایه ها در حالت انتخاب قرار می دهیم
روی آن راست کلیک کنید و همانند تصویر پایین گزینه روی گزینه make pckage کلیک کنید
در مرحله بعد نام قطعه را در کادر مشخص می نویسیم در کادربعدی حرفی را که مشخص کننده نوع قطعه می باشد را وارد می کنیم
مثلا برای مقاومت Rو برای خازنCو برای آی سی Uرا وارد می کنیم
و روی NEXTکلیک می کنیم
در این مرحله با کلیک روی ADD/EDIT باید این قطعه را به قطعه ای که در قسمت بالا طراحی کردیم بچسبانیم
روی ADDکلیک کنید
نام قطعه را که بالا ترسیم کرده اید را واردکنیدشماره 1 نام قطعه شما بایددر محل شماره 3 ظاهر شود اگر ظاهر نشد
پروتئوس را یک بار ببندید و دوباره باز کنیدروی آن کلیک کنید در محل شماره 3
سپسOK کنید شماره 4
در این قسمت باید عدادی که با فلش نشان داده شده است با عدد روبروی آن در سمت چپ برابر باشد
که اینها همان شماره پایه های ای سی می باشد
اگر جای عداد کنار فلش ها خالی اس عدد مقابل آن را وارد کنید سپس رویASSIGN PACKAGE درپایین صفحه کلیک کنید
روی NEXT کلیک کنید
دوبار روی NEXT کلیک کنید
ساخت قطعه در پروتئوس

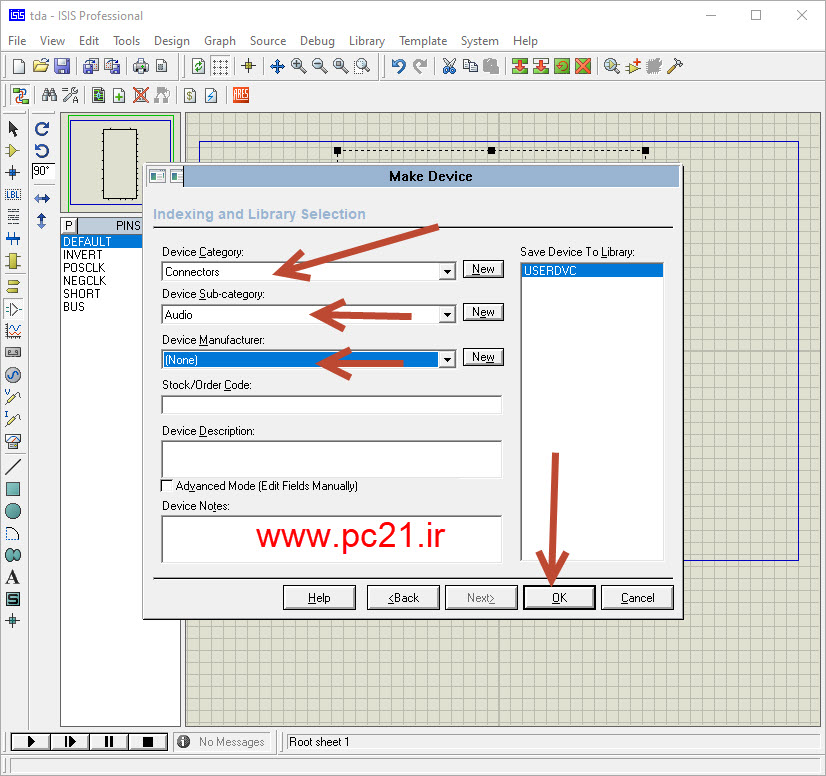

در تصویر پایین کادر ها را پر کنید مهم نیست کدام گزینه را می زنید

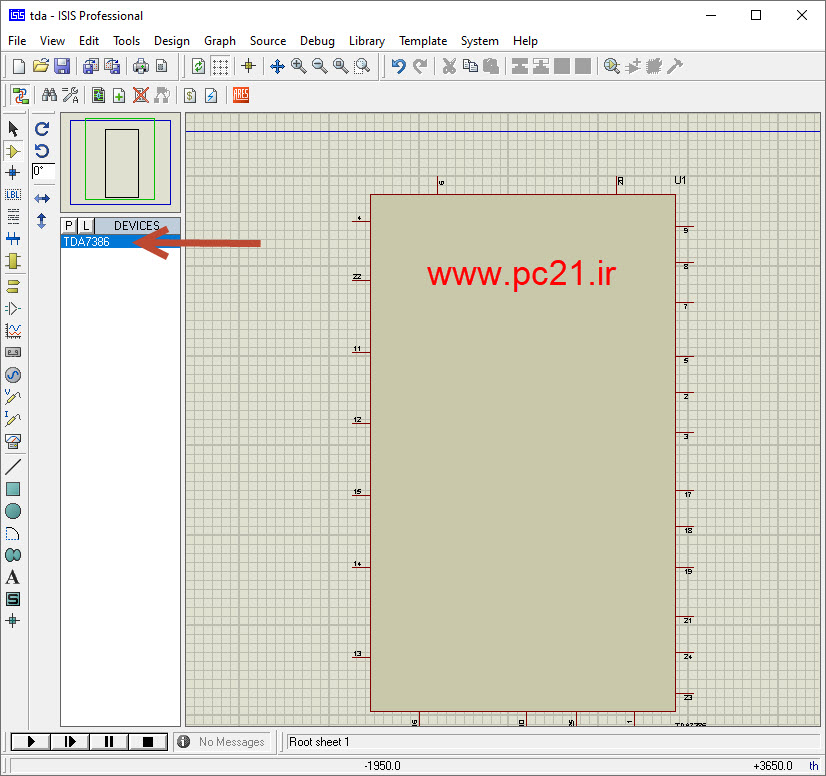

اگر تمامی مراحل را درست انجام داده باشید نام قطعه شما به کادر مشخص شده با فلش اضافه می شود می توانید آن رابه صفحه بیاورد و با آن مدار رسم کنید
هر گونه مشکل احتمالی را در قسمت نظرات مطرح نمایید
