تبدیل 12ولت به 220
تبدیل 12ولت به 220-مدارهای اینورتر برای تولید ولتاژ بالا با استفاده از منبع تغذیه DC یا باتری ولتاژ پایین بسیار مفید هستند.
در اینجا مدار اینورتر 12 ولت به 220 ولت با اجزای کمی در دسترس طراحی شده است و همچنین می توان آن را به راحتی
بر روی برد مدار چاپی عمومی ساخت.
عملکرد اصلی این نوع اینورتر، سوئیچینگ ترانسفورماتور پالس و استپ است،
از این رو آی سی CD4047 به عنوان یک دستگاه نوسان کننده پالس سوئیچینگ عمل می کند
و ماسفت IRFZ44n با توان n کانال به عنوان سوئیچ عمل می کند
و سپس ترانسفورماتور ثانویه 12-0-12 ولت به صورت معکوس به عنوان ترانسفورماتور Step up استفاده می شود.
این مدار ساده اینورتر 12 ولت به 220 ولت از دستگاه سوئیچ و ترانسفورماتور پله بالا تشکیل شده است،
همانطور که می دانیم پالس فرکانس سوئیچ بالا به ترانسفورماتور پله بالا می رسد
سپس ولتاژ خروجی به دلیل اندوکتانس متقابل به مقدار بالایی می رسد.

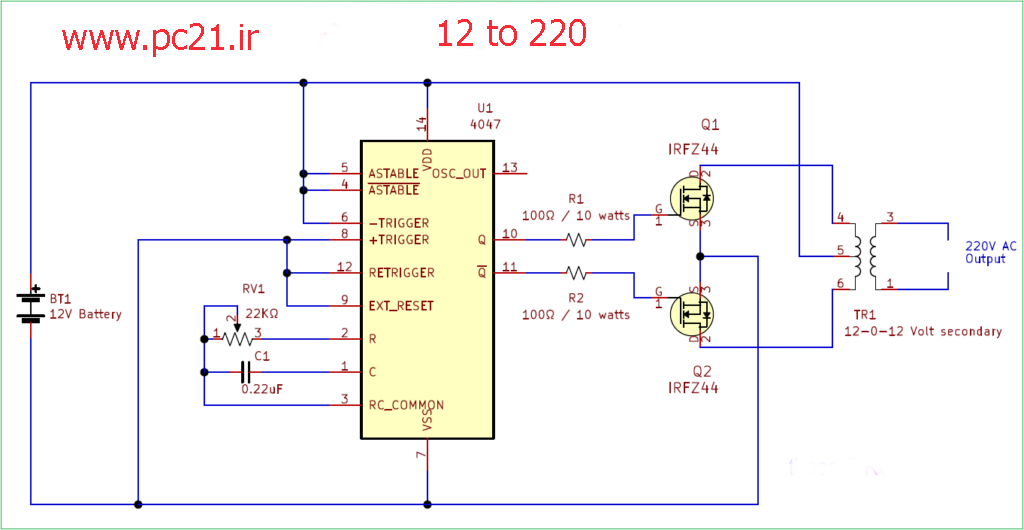

آی سی سی دی 4047 در حالت مولتی ویبراتور ثابت با کمک مقاومت متغیر RV1 و خازن C1 پیکربندی شده است،
تبدیل 12ولت به 220
با تغییر مقدار مقاومت متغیر می توانیم محدوده متفاوتی از پالس خروجی را در پین های Q و Q به دست آوریم
و باعث تغییر ولتاژ خروجی در تبدیل کننده.
ماسفت های برق کانال N IRFZ44 پایه های تخلیه با پایه های ثانویه ترانسفورماتور و پایه مشترک در سیم پیچ ثانویه با بایاس مثبت باتری متصل می شوند،
هر دو پایه منبع ماسفت به بایاس منفی باتری متصل می شوند و این ماسفت ها توسط Q و Q’ هدایت می شوند.
خروجی از آی سی CD4047. هنگامی که پالس مربع متناوب به حرکت در می‌آید، ماسفت سوئیچ می‌کند،
سیم‌پیچ ثانویه مجبور به القای میدان مغناطیسی متناوب می‌شود و این میدان مغناطیسی سیم‌پیچ بزرگ (اولیه) ترانسفورماتور را القا می‌کند و ولتاژ متناوب بالا تولید می‌کند.
(در اینجا ترانسفورماتور معمولی 1 آمپر 12-0-12 ولت به صورت معکوس به عنوان ترانسفورماتور پله بالا استفاده می شود).
- IC CD4047
- power MOSFET IRFZ44 = 2.
- 12-0-12V secondary transformer 1 amps
- Variable Resistor 22KΩ
- Resistors 100Ω / 10 watts = 2
- capacitor 0.22µF
- 12 volt sla battery
