تبدیل فایل پروتئوس به آلتیوم-شرکت هایی که فیبرهای مدارچاپی چاپ می کنند از فایل Altiume Desinger به عنوان طرح اولیه استفاده می کنند و چون بواسطه راحت بودن نرم افزار پروتئوس برای طراحی مدار چاپی اکثر آماتورها ودانشجویان از این نرم افزاربرای طراحی فیبر استفاده می کنند لازم می باشد که فایل proteus را به altiume desinger تبدیل نمودکه در این آموزش کوتاه ما از نرم افزارproteus 7.10 بصورت قدم به قدم همراه با نمایشتصویر استفاده نموده ایم باشدکه موردتوجه دوستان و کاربران قرار گیرد
فایل pcb مورد نظر خودتان را باز کنید توجه داشته باشیدکه این فایل نباید هیچ گونه مشکلی داشته باشد برای مشخص کردن این مورددر گوشه پایینی سمت چپ تصویر تیک سبز رنگی را ملاحظه می فرماییدکه نشان دهنده صحت فیبر می باشد در صورتی که این تیک قرمز بود مدار شما ایراد دارد که باید آن را رفع نمایی
همانند تصویر روی گزینه output سپس gerber/excellon ouput را انتخاب نمایید
در کادر باز شده گزینه no را انتخاب نمایید
در صفحه بعد در دو محل نشان داده شده با فلش قرمز در کادر بالایی یک نام برای پروژه خودتان انتخاب کنید ودر کار پایینی محل ذخیره فایل جدید را که قرار است بسازید راانتخات نماییدکه بهتراست یک پوشه خالی را انتخاب نمایید
کادر بالایی را همانند کادر زیر تکمیل نمایید سپس روی okکلیک کنید
تا اینجا کار ما با نرم افزار پروتئوس به اتمام رسید حالا نرم افزار Altiume Desinger باز نموده سپس همانند تصویر زیر روی file>new>cam document کلیک کنید
صفحه ای همانند صفحه زیر برای شما باز می شود که شما باید روی گزنه های مشخص در تصویر کلیک کنیدfile>import>quick load

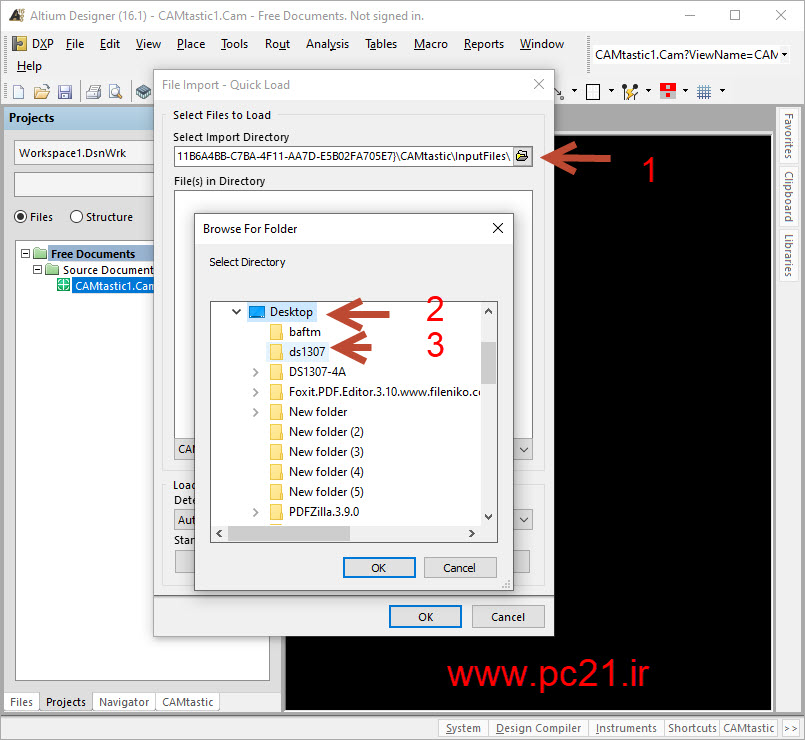

در این مرحله به پوشه ای بروید که در مرحله اول آموزش فایل پروتئوس را در آن ذخیره نمودی من آن را در پوشه ای بنام ds1307 ذخیره نمودم همانند تصویر زیر طبق شماره ها وارد همان پوشه شوید
اگر مسیر را درست رفته باشی با یک چنین تصویری روبرو می شوید که باید تمام فایلهای مشخص شده با پیکان قرمز را در حالت انتخاب قرار دهید سپس روی okکلیک کنید
در تصویر پایین شما روی فلش شماره 1 کلیک فلش شماره 2 را می توانید بحال خود بگذارید و کلیک نکنید
در این مرحله روی محل مشخص شده کلیک کنید تا به مرحله بعدی بروید
تبدیل فایل پروتئوس به آلتیوم
در اینجا شما به file>saveall رفته و فایل خود را در محل دلخواه ذخیره نمایید می توانید با استفاده از دکمه هایpage upو page down تصویر صفحه را بزرگتر کنید
همانند تصویر زیر روی tablesسپس روی layersکلیک کنید تا تنظیمات صفحه بعد را انجام دهید
در این مرحله گزینه مشخص شده با فلش را به topتغییر دهید
تصویر زیر مراحل تغییر این گزینه را به شما نشان می دهد
اگر این مرحل را درست انجام داده باشید چهار گزینه شما همانند زیر می باشد روی okکلیک کنید

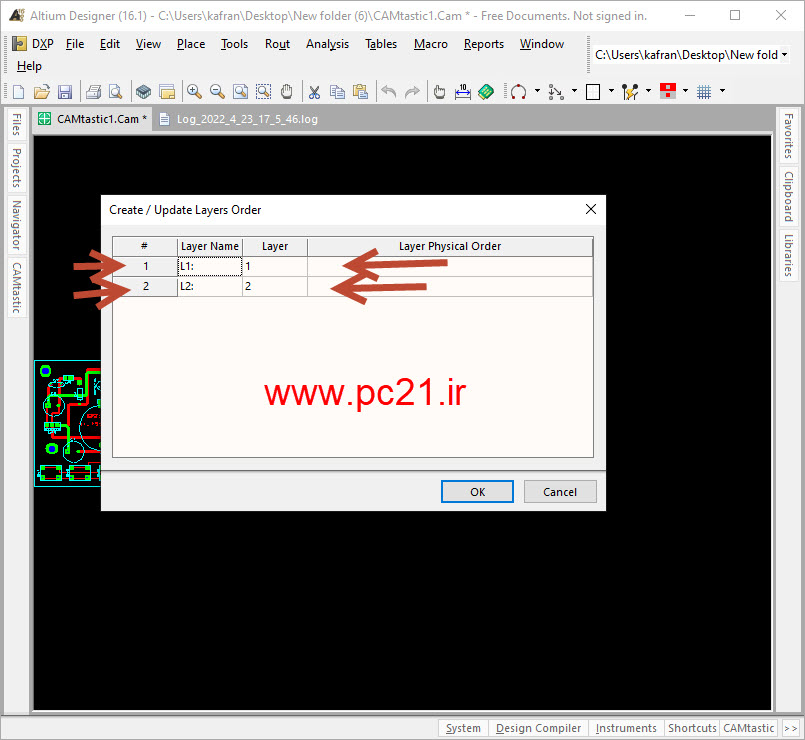

در این مرحله تصیر پایین در محل مشخص شده در سمت راست بترتیب عداد 1 و 2 راوارد کنید همانند سمت چپ
تصویر زیر کامل شده دو گزینه بالا می باشد روی ok کلیک کنید

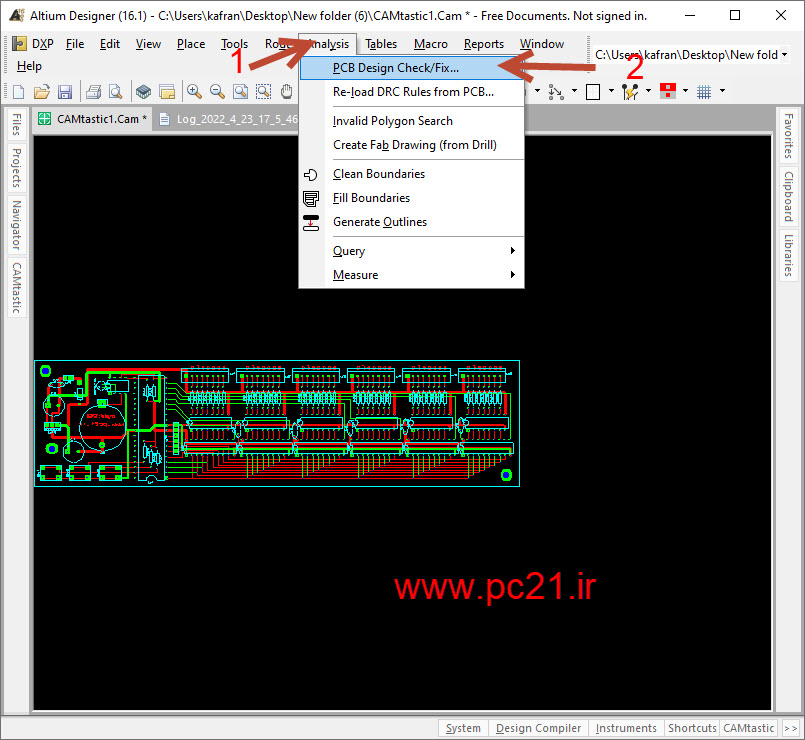

طبق تصویر پایین روی avalysisکلیک کنید و pcbdesign check/fix را انتخاب کنید

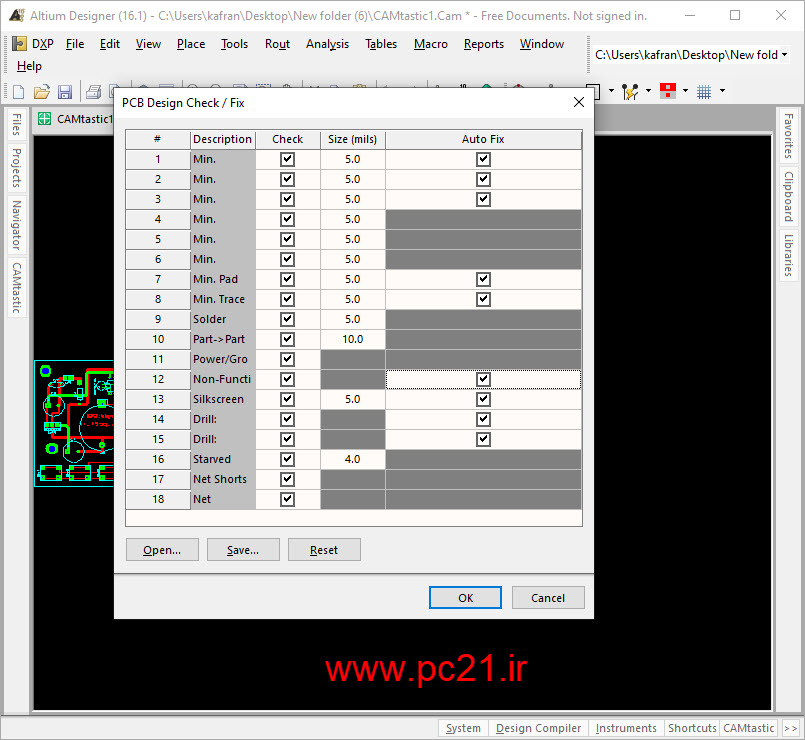

در صفحه باز شده تمامی تیک های صفحه را بزنید و روی ok کلیک کنید

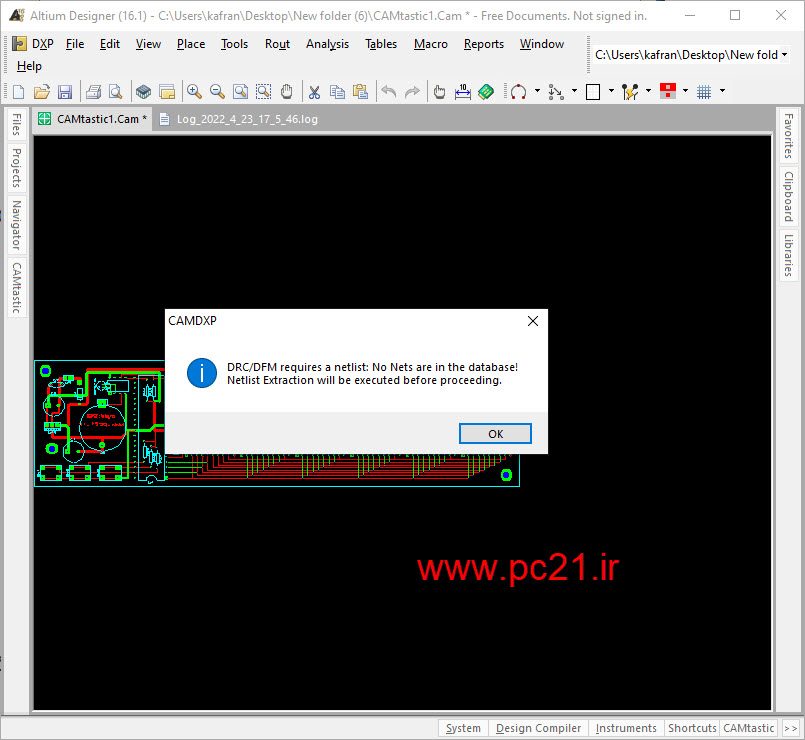

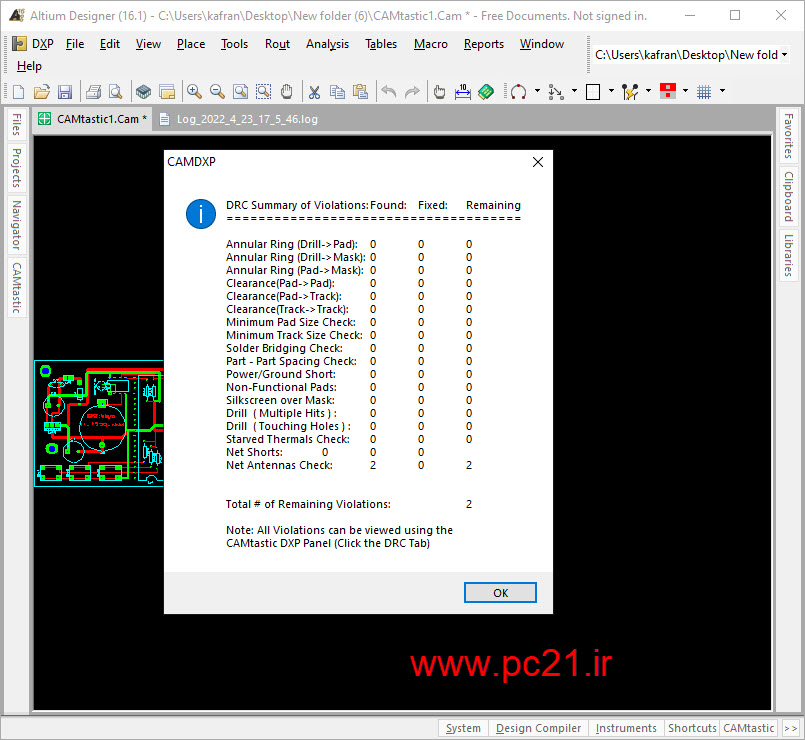

مراحل بعد را تایید کنید
در این مرحله شما باید از منوی editگزینه move را انتخاب کنید
و فایل خودتان را در حالت انتخاب قرار دهید و آن را به بالای ستاره وسط صفحه انتقال دهید همانندتصویر پایین
تصویر پایین انجام شده تصوی بالا می باشد
در صفحه بعد از منوی file >export>export to pcb را انتخاب نمایید
حب اگر تمامی مراحل را انجام داده باشید فایلی همانند تصویر پایین برای شما ظاهر می شود که باید آن را ذخیره نمایید
تبدیل پروتئوس به آلتیوم
تبدیل پرتئوس 8 به آلتیوم دیزاینر
برای تبدیل فایل pcb از proteus8 به آلتیوم دیزاینر همانند تصویر پایین از منوی outputروی generate pick and place file کلیک کنید
در مرحله بعدی که تصویر پایین می باشد روی no کلیک کنید
در قسمت بعد شما بعد نقاطی که با پیکان قرمز مشخص شده ااست را ویرایش نمایید
بعد از ویرایش قسمتهای مشخص شده کادر شما باید همانند تصویر پایین تنظیم شده باشد
سپس روی ok کیلک کنید
در این مرحله کار با نرم افزار proteus به اتمام رسید
وارد محیط نرم افزار altium designer شوید و طبق تصویر روی file>new>cam docunent کلیک کنید
در در قسمت بعد روی file>import> quick load کلیک کنید
در این مرحله روی محل مشخص شده با فلش سمت راست کلیک کنید و پوشه ای که فایل پرتئوس را در آن ذخیره کرده اید را انتخاب کنید
توجه داشته باشید که در این آموزش نام پوشه aaaمی باشد
با انتخاب پوشه مورد نظر شما باید صفحه ای همانند تصویر بالا برای شما باز شود
روی ok کلیک کنید و به مرحله بعد بروید روی گزینه مشخص شده با فلش قرمز کلیک کنید و به مرحله بعد بروید
در این مرحله شما باید عدد موجود در قسمتinteger راب به عدد 3 تغییر دهید سپس ok کرده و خارج شوید
در تصویر پایین روی محل مشخص شده با فلش کلیک کنید
مشاهده می کنید که در کادر بازشده در سمت چپ روی مربع بنفش یک عدد ضربدر وجود دارد که نشان دهنده نبود سورخهای فایل pcb شما می باشد
برای رفع این مشکل طبق تصویر پایین روی file>inport> dril کلیک کنید و به مرحله بعد بروید
در قسمت بعد که تصویر پایین می باشد شما فقط روی ok کلیک کنید
در تصویر پایین می بینید که ضربدر روی کادر بنفش برداشته شده است و دیگر مشکل نبود drill روی برد برطرف شده است
از منوی tables روی layers کلیک کنید و وارد تنظیمات لایه ها شوید
دراین قسمت تمامی لایه ها وجود دارد فقط لایه top که مدارات روی فیبر مدار چاپی می باشد وجود ندارد
که شما باید در قسمت مشخص شده با فلش گزینه temporary را به top تغییر دهید
بعد از تغییر temporary به top رویok کلیک کنید و به مرحله بعد بروید
در این مرحله طبق تصویر عدد دو کادر مشخص شده را به 1 و 2 تغییر دهید
از منوی analysis گزینهpcbv design check/ fix را انتخاب نمایید و تمامی
در این قسمت تمامی تیک های صفحه را گذاشته و روی okکلیک کنید
okکنید
در این قسمت همانند بالا فقط okکنید
در صورتی که تمامی مراحل را درست انجام داده باشید بدون هیچ گونه خطایی این مرحله به پایان می رسد
از منوی edit گزینه move را انتخاب کنید
با دکمه pahe down روی صفحه کلید تصویر فایل راتمام نما کنید
ابتدا با راست کلیک کردن تمامی فایل در حالت انتخاب قرار دهید سپس با چپ کلیک فایل را به بالای نقطه مشخص شده با فلش قرمز انتقال دهید
با کلیک روی منوی file و سپس save allتمامی مراحل بالا را در محل دلخواه ذخیره کنید
از منوی file و سپس گزینه export > export to pcb را کلیک کنید تا فایل pcb شما بصورت altium designer باز شود
در این مرحله اگر تمامی مراحل را درست انجام داده باشید فایل شما باز می شود و هیچ یک از گزینه ها را اشتباه انجام نداره باشید
فایل آلتیوم همانند تصویر زیر برای شما باز می شود
