آمپلی فایر 50وات با ترانزیستور

آمپلی فایر 50وات با ترانزیستور-ب مدار تقویت کننده OTL 50 وات افزایش دادیم. مدار تقویت کننده توان OTL با استفاده از ترانزیستور شکل 1: مدار تقویت کننده ترانزیستورهای OTL 100 وات در ترانزیستورهای دیفرانسیل جفت اول. ما از MPS9682 استفاده می کنیم. سپس، درایو پیش تقویت کننده، Q3. ما از ترانزیستور 2SD357 استفاده می کنیم. و درایو ترانزیستور دوگانه 2SD357 و 2SB527 هستند.

برای ترانزیستورهای توان دوگانه، از جفت همسان MJ15003 با MJ15004 استفاده می کنیم. بنابراین، آنها یک وات واقعی کامل تا 100 وات مطلق دارند. منبع تغذیه 90 ولت در شکل بعدی، این مدار از مدار منبع تغذیه DC، 90 ولت در 5 آمپر استفاده می کنیم. ولتاژ AC 62 ولت از ترانسفورماتور توسط یکسو کننده دیود پل به ولتاژ DC90V تبدیل می شود. سپس، به خازن 10000uF 100V منتقل کنید تا فیلتر شود تا ولتاژ DC صاف شود.

در مدار زیرکه با ولتاژ 90 ولت کار می کند شما باید ترانزیستورهای خروجی را روی خنک کننده مناسب قرار دهید سعی کنید ترانزیستورها را از نوع مرغوب خریداری نمایید

ترانزیستورهای دست دوم قدیمی بهتر از ترانزیستورهای نوع که الان در بازار می فروشند عمل می کند

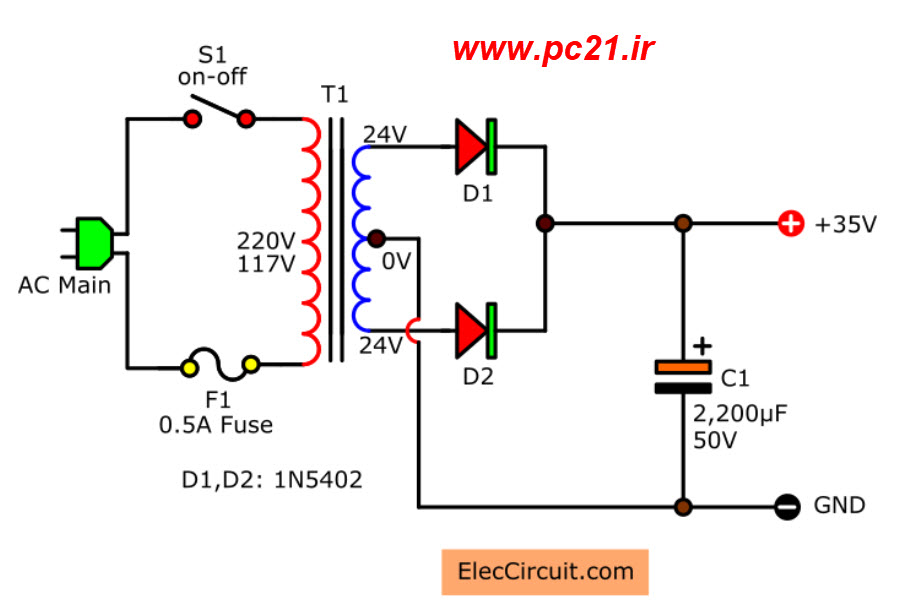

در تصاویر پایین فایل مدار چاپی و نقشه تغذیه مدار آورده شده است

در انتخاب آداپتور دقت کنید ولتاژ خروجی ترانس بالای 50 ولت باشد
