آمپلی فایر استریو با tda7375
آمپلی فایر استریو با tda7375-در این صفحه برای شما سه مدار از ای سی TDA7375 برای شما قرار داده ایم که امیدواریم مورد توجه شما قرار گیرد
مدار اول با چهار ورودی و چهار جروجی بصورت 4 کاناله می باشد که می توانید از هر کانال بصورت مجزا استفاده نمایید

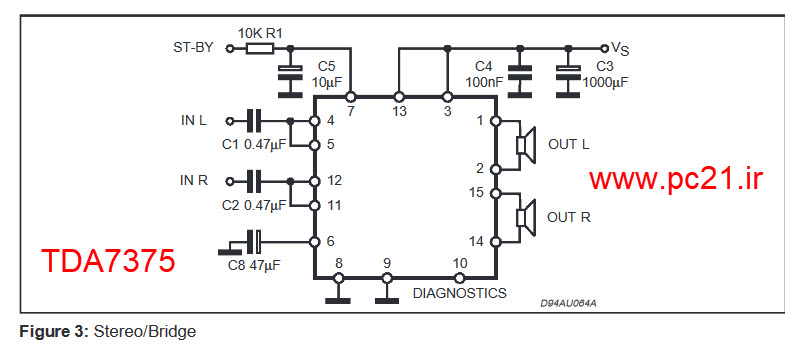

در مدار دوم مدار بصورت پل بسته شده است که دو ورودی و دو خروجی دارد و با توان جروجی دو برابر مدار بالایی
آمپلی فایر استریو با tda7375
در این مدار سه خروجی دارد که دو باند بصورت استریو می باشد و باند سوم بصورت ساب ووفر که این مدار برای قرار دادن درون اسپیکر کامپیوتر مناسب می باشد
به شرطی که بتوانید تغذیه مناسبی را برای آن فراهم کنید
و مدار آخرکه مدار ساب ووفر می باشد که سه خروجی آن باید به سه وردی مدار بالا متصل نمود
- Power output: 2x 25W into 4 ohms at 10% 1kHz distortion with power supply 14.4V
- Power output: 2x 7W into 4 ohms at 10% 1kHz distortion with power supply 14.4V
- Power output: 2x 38W into 4 ohms at 10% 1kHz distortion with power supply 18V
- Power output: 4x 11W into 4 ohms at 10% 1kHz distortion with power supply 18V
- Power output: 2x 30W into 4 ohms at 1% 1kHz distortion with power supply 18V
- Power output: 4x 8.5W into 4 ohms at 1% 1kHz distortion with power supply 18V
- Gain: 26dB fixed in bridge mode, 20dB fixed in single ended mode
- Power supply: 8V to 18V single supply
- Class AB
