آموزش ساخت ریموت کنترل 4 کاناله
آموزش ساخت ریموت کنترل 4 کاناله-برد گیرنده بی سیم کنترل از راه دور 5 ولت DC با فرستنده RF 4 کلید 433 مگاهرتز شرح:
* ولتاژ کاری: 4.5-5.5V * حالت خروجی: خروجی پیش فرض سطح پایین.
دکمه کنترل از راه دور را فشار دهید، خروجی سطح بالا است، OUT1-OUT4، درگاه خروجی 4 کانال است. *
حداکثر جریان خروجی: حداکثر در 10 میلی آمپر برای هر کانال * جریان عامل استاتیک: حدود 3 میلی آمپر
* اندازه برد گیرنده: حدود 20*30*6 میلی متر * حالت ماژول: ماژول گیرنده بی سیم نوع یادگیری 433 مگاهرتز
* ماژول کار: خود قفل، لحظه ای، در هم قفل، سه حالت تنظیم شده توسط کاربران *
دستورالعمل کار: D1 (نشانگر LED یادگیری و سیگنال گیرنده) * سطح خروجی:
سطح بالای خروجی برابر یا کمی کمتر از ولتاژ VCC است روش یادگیری: A. پس از روشن شدن، دکمه یادگیری را فشار دهید،
نشانگر یادگیری 1 بار چشمک می زند، که ثابت می کند اولین کانال با موفقیت راه اندازی شده است.
سپس برای یادگیری دکمه کنترل از راه دور را فشار دهید و نشانگر یادگیری عدد 2 چشمک می زند
که نشان می دهد جاده اول موفق بوده است.
ب. پس از روشن شدن، دکمه یادگیری را فشار دهید، نشانگر یادگیری 2 بار چشمک می زند که ثابت می کند
کانال دوم با موفقیت راه اندازی می شود.
آموزش ساخت ریموت کنترل 4 کاناله
سپس دکمه کنترل از راه دور را که باید یاد بگیرید فشار دهید و نشانگر یادگیری 2 بار چشمک می زند
تا ثابت کند که جاده دوم موفق بوده است.
ج- پس از روشن شدن، دکمه یادگیری را فشار دهید، نشانگر یادگیری 3 بار چشمک می زند و ثابت می شود
که کانال سوم با موفقیت راه اندازی می شود.
سپس دکمه کنترل از راه دور را که باید یاد بگیرید فشار دهید و نشانگر یادگیری 2 بار چشمک می زند تا ثابت کند
که جاده سوم موفق بوده است.
پس از روشن شدن، دکمه یادگیری را فشار دهید، نشانگر یادگیری 4 بار چشمک می زند که ثابت می کند
کانال چهارم با موفقیت راه اندازی شده است.
سپس دکمه کنترل از راه دور را که باید یاد بگیرید فشار دهید و نشانگر یادگیری 2 بار چشمک می زند
تا ثابت کند که جاده چهارم موفق بوده است. E. روش پاک کردن:
آموزش ساخت ریموت کنترل 4 کاناله
در حالت خاموش، دکمه یادگیری را فشار داده و نگه دارید، سپس روشن کنید، و نشانگر یادگیری 4 بار چشمک می زند
که نشان می دهد ماژول با موفقیت پاک شده است.
روش عملکرد خود قفل، لحظه ای، در هم قفل، سوئیچینگ عملکرد: * اینترلاک: در حالت خاموش، دکمه یادگیری را فشار داده و نگه دارید و روشن کنید.
نشانگر یادگیری 1 چشمک می زند و دکمه را رها می کند.
در این زمان، به عنوان خروجی اینترلاک تنظیم می شود. (دکمه کنترل از راه دور را فشار دهید، کانال مربوطه ماژول دارای خروجی است،
سایر کانال ها بسته هستند و خروجی ندارند) * قفل خودکار:
کنترل 4 کاناله
در حالت خاموش، دکمه یادگیری را فشار داده و نگه دارید و روشن کنید. نشانگر یادگیری 2 بار چشمک می زند و دکمه رها می شود.
در این زمان، به عنوان خروجی قفل خودکار تنظیم می شود.
(دکمه کنترل از راه دور را فشار دهید، کانال خروجی مربوطه ماژول بر وضعیت کانال های دیگر تأثیر نمی گذارد،
حالت خروجی کنترل از راه دور را رها کنید تا حفظ شود) * Jog: در حالت خاموش،
دکمه یادگیری را فشار داده و نگه دارید و سپس روشن کنید. نشانگر یادگیری 3 بار چشمک می زند و دکمه رها می شود.
در این زمان، روی خروجی دویدن تنظیم شده است.
(دکمه کنترل از راه دور را فشار دهید، کانال مربوطه ماژول خروجی دارد، خروجی کنترل از راه دور متوقف می شود)

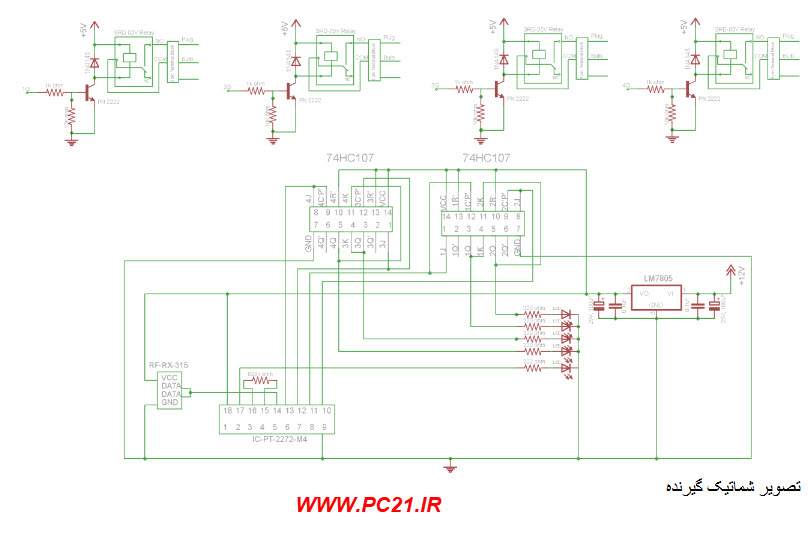

این ربموت با ماژول فرستنده و گیرنده 315 مگاهرتز و با دو آی سی 2272 در سمت گیرنده
و آی سی 2262 در سمت فرستنده سیگنالهای ارسالی را رمز گشایی می کند

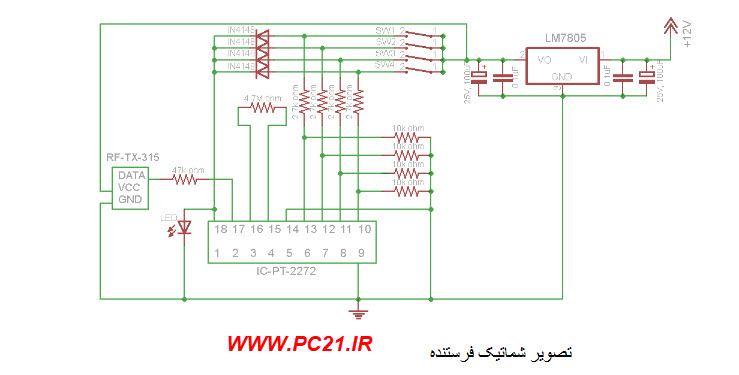

در سمت فرستنده 4 عدد کلید فشاری کوچک قرار دارد که با قشار
هر دکمه در فرستنده یکی از خروجی های گیرنده فعال می گردد.
تنها مشکل این مدار فعال بودن در لحظه می باشد یعنی تا وقتی شما کلید روی فرستنده را پایین نگه داشته اید خروجی
مربوطه روی گیرنده فعال می باشد وقتی آن را رها کردی خروجی روی گیرنده نیز غیر فعال می شود.
که این مشکل با 2 عدد آی سی 74HC107 رفع می شود که در این حالت با یک فشار روی دکمه فرستنده
خروجی روی گیرنده فعال می شود و با فشار بعدی خروجی غیر فعال می شود در پایین
این صفحه شما می توانید فایل PDF این آموزش را دانلود کنید
